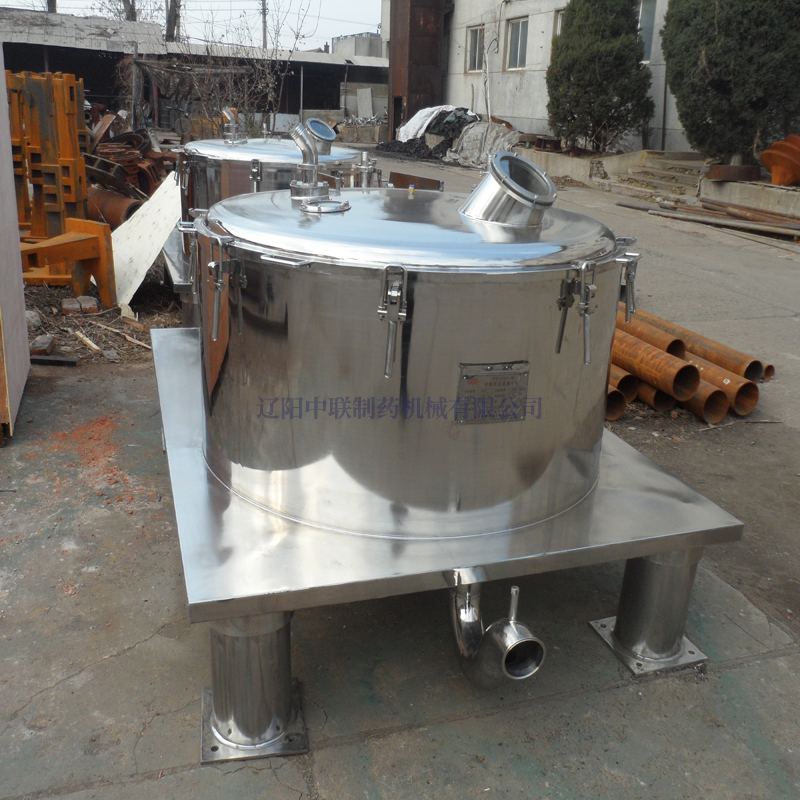

PS1200-N平板式過濾離心機
簡要描述：
遼陽中聯制藥機械有限公司專業生產平板式過濾離心機 外掛電機離心機 工業離心機 脫水機
免費咨詢：
發郵件給我們：admin@lyzhonglian.com

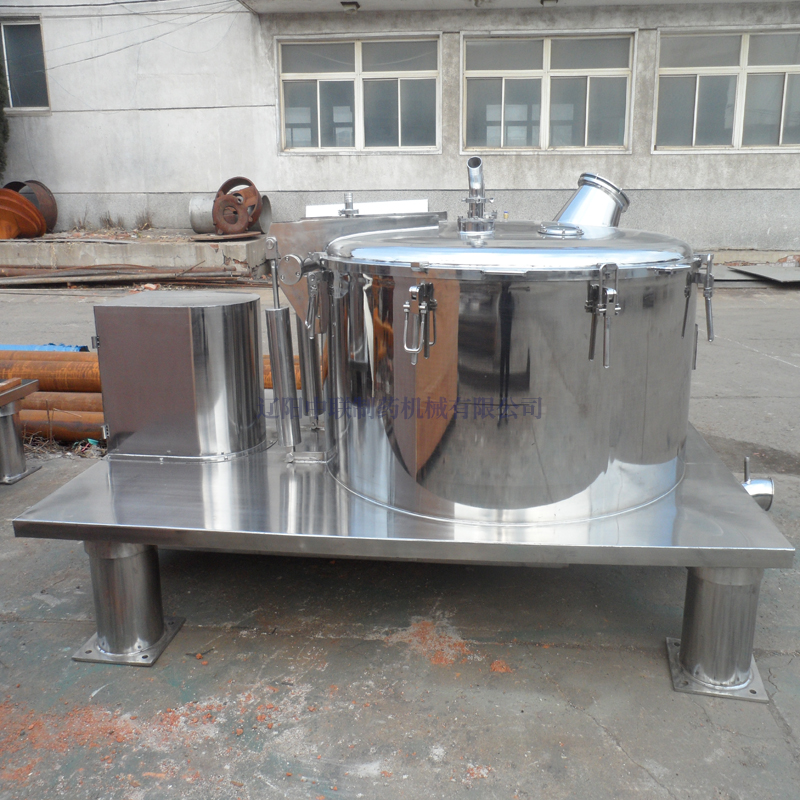

平板過濾離心機
主要特點：
1。結構設計合理， 有效的消除了衛生死角，結構地渡圓滑，表面經拋光處理，外部構件，緊固件及與物料接觸部分均采用不銹鋼制作，外殼為翻蓋式，可對離心機外殼與轉鼓夾層空間進行徹底的清洗。
2．機座為平板式結構，降低了機器重心，占地面積小，機座與外殼采用整體焊接形式，承載強度高。
3．配置液態阻尼液或橡膠阻尼減震器，更加有效的消除了震動，可實現無基礎安裝使用。
4．外殼翻蓋可根據機型配備大翻蓋或小翻蓋， 蓋上可設備進料管，洗滌管，觀察口，燈口及噴淋系統。另可配備氮氣保護裝置，保證離心機腔體與外部空氣隔離。
5．直聯式專用電機，消除了皮帶傳動可能帶來的粉塵，變頻器啟動，啟動平穩，能耗制動，整機密封性能良好，可實現密閉防瀑要求，可應用于有毒和易燃，易爆場合。另可配備氮氣保護裝置，保證離心機腔體與外部空氣隔離。
結構及原理：
PS-NC平板式直聯過濾離心機以轉鼓為主件，直聯式電機驅動轉鼓繞自身軸線高速旋轉，形成離心力場。被分離的懸浮液從頂部加料管帶入轉鼓，在離心力的作用下，拋向轉鼓壁，液相經轉鼓壁上的濾網，濾孔拋向機殼空間，匯集在機身底部集液腔內，經排液管排出，而固相物存留在濾布的內側。若需洗滌，則洗滌水通過洗滌管加入洗滌。固相物由人工從上部卸出。
平板直聯過濾離心機技術參數表：
|
項目 型號 |
PS300-NC |
PS450-NC |
PS600-NC |
PS800-NC |
PS1000-NC |
|
轉鼓壁厚 |
4 |
5 |
6 |
8 |
10 |
|
轉鼓內徑 |
300 |
450 |
600 |
800 |
1000 |
|
轉鼓高度 |
180 |
300 |
315 |
400 |
420 |
|
過濾面積（㎡） |
0.15 |
0.24 |
0.66 |
1.00 |
1.30 |
|
攔液板口徑 |
200 |
320 |
420 |
560 |
750 |
|
工作容積（L） |
7.5 |
20 |
45 |
100 |
140 |
|
最大裝料量 |
10 |
30 |
60 |
135 |
200 |
|
轉速（r/min） |
0-2500 |
0-2000 |
0-1500 |
0-1500 |
0-1200 |
|
最大分離因數 |
1340 |
1000 |
750 |
1000 |
800 |
|
電機型號 |
YBLD |
YBLD |
YBLD |
YBLD |
YBLD |
|
電機功率 |
1.8 |
2.6 |
3.0 |
5.5 |
11 |
|
電機轉速（r/min） |
2840 |
2884 |
1500 |
1500 |
1460 |
|
外型尺寸 |
650x650x620 |
800x800x760 |
1100x1100x1000 |
1400x1400x1100 |
1500x1600x1200 |
|
機器重 |
200 |
380 |
610 |
1300 |
2300 |
平板外掛過濾離心機技術參數表：
|
項目 型號 |
PS800-N |
PS1000-N |
PS1200-N |
|
轉鼓壁厚 |
8 |
10 |
12 |
|
轉鼓內徑 |
800 |
1000 |
1200 |
|
轉鼓高度 |
400 |
420 |
520 |
|
過濾面積（㎡） |
1.00 |
1.30 |
1.65 |
|
攔液板口徑 |
560 |
750 |
870 |
|
工作容積（L） |
100 |
140 |
280 |
|
最大裝料量 |
135 |
200 |
400 |
|
轉速（r/min） |
1200 |
1080 |
970 |
|
最大分離因數 |
640 |
640 |
630 |
|
電機型號 |
YBLD |
YBLD |
YBLD-4 |
|
電機功率 |
5.5 |
11 |
15 |
|
電機轉速（r/min） |
1460 |
1460 |
1460 |
|
外型尺寸 |
1800x1400x1100 |
1920x1500x1200 |
2500x2000x1500 |
|
機器重 |
1300 |
2300 |
3500 |
選型說明：
1、全實心碳鋼平板機身。
2、氣彈簧或平衡器控制翻蓋。
3、直聯防爆電機或外掛式電機，配變頻器，剎車電阻，現場防爆按鈕。
4、液態阻尼吸附減震，無基礎安裝。
5、大翻蓋或小翻蓋密封。
